LCD मोड्युल समस्या निवारण: सामान्य प्रदर्शन समस्याहरू कसरी निदान र समाधान गर्ने

यी विफलताहरू ढाँचाहरू छन्, र धेरैजसो 30 मिनेट वा कममा निदान गर्न सकिन्छ। यो गाइडलाई समस्या निवारणले वास्तवमा कसरी काम गर्छ भन्ने कुराको वरिपरि संरचित गरिएको छ: तपाईंले स्क्रिनमा देख्न सक्ने कुराबाट सुरु गरेर, त्यसपछि कारणमा पछाडि काम गर्ने। चाहे तपाईं राख्नुहुन्छव्यावसायिक एलसीडी डिस्प्ले स्क्रिनहरूरिटेलमा, सार्वजनिक किओस्कहरूमा प्यानलहरू चलाउनुहोस्, वा विकासको क्रममा इम्बेडेड हार्डवेयर डिबग गर्नुहोस्, निदान प्रक्रिया उस्तै छ।

द्रुत लक्षण सन्दर्भ

तपाईंको पहिलो फिल्टरको रूपमा यो तालिका प्रयोग गर्नुहोस्। धेरै कारणहरूले एउटै लक्षण उत्पन्न गर्न सक्छ, त्यसैले यसलाई अन्तिम जवाफ होइन, सुरुवाती दिशाको रूपमा व्यवहार गर्नुहोस्।

वास्तवमा एलसीडी मोड्युल विफलताको कारण के हो?

ब्याकलाइट डिग्रेडेसन

ब्याकलाइट LCD मोड्युलहरूमा सबैभन्दा सामान्य एकल-कम्पोनेन्ट विफलता हो। एलईडी एरेहरू तिनीहरूको परिचालन जीवनमा बिस्तारै मधुरो हुन्छन् - निर्माताहरूले उत्पादनहरू विरुद्ध योग्य हुन्छन्JEDEC अर्धचालक विश्वसनीयता परीक्षण मानकहरू, र मूल्याङ्कन गरिएको जीवनकाल उपभोक्ता-ग्रेड र औद्योगिक-ग्रेड प्यानलहरू बीचमा धेरै फरक हुन्छ। सँधै तपाईको विशेष मोड्युलको डाटाशीटलाई तपाईको अपरेटिंग सर्तहरू अन्तर्गत मूल्याङ्कन गरिएको सेवा जीवनको लागि सन्दर्भ गर्नुहोस्, सामान्य उद्योग फिगर होइन।

डिग्रेडेड ब्याकलाइट भएको डिस्प्लेले अझै पनि विद्युतीय जाँचहरू पास गर्छ। प्यानलले काम गरिरहेको छ - यसले सामान्य परिवेशको प्रकाशमा पढ्न योग्य छवि उत्पादन गर्न सक्दैन। यदि स्क्रिन मधुरो कोठामा स्वीकार्य देखिन्छ तर उज्यालो कार्यालय प्रकाश वा बाहिर लगभग अदृश्य हुन्छ, ब्याकलाइट परीक्षण गर्न पहिलो चीज हो।

⚠️ सामान्य गल्ती:उज्यालोलाई अधिकतममा धकेल्दै डिमिङ ब्याकलाइटको लागि क्षतिपूर्ति। यसले LED पहिरनलाई गति दिन्छ र पहिले नै -अपमानजनक घटकको बाँकी उपयोगी जीवनलाई छोटो बनाउँछ। सुरुदेखि नै उपयुक्त ब्राइटनेस हेडरूम भएको हार्डवेयर छनोटले समस्यालाई पूर्ण रूपमा जोगाउँछ - के फरक छ हेर्नुहोस्।व्यावसायिक-ग्रेड LCD मोड्युलहरूउपभोक्ता- ग्रेड विकल्पहरूबाट।

कनेक्टर र केबल समस्याहरू

रिबन केबलहरू, जेब्रा कनेक्टरहरू, र सोल्डर जोडहरू कम्पन, थर्मल साइकल चलाउने, र दोहोर्याइएको फ्लेक्स अन्तर्गत घट्छन्। विफलता मोड प्रायः सधैं रुकावटमा हुन्छ: निश्चित अभिमुखीकरणहरूमा फ्लिकरिङ, कम्पन अन्तर्गत प्रदर्शन खण्डहरू, वा स्क्रिन जसले स्टार्टअपमा काम गर्दछ तर अपरेटिङ तापमानमा असफल हुन्छ। भागहरू अर्डर गर्नु अघि प्रत्येक कनेक्टरलाई रिसेट गर्दा शून्य लागतमा फिल्ड गुनासोहरूको महत्त्वपूर्ण अंश समाधान हुन्छ।

वातावरणीय तनाव

चिसोले तरल क्रिस्टल प्रतिक्रिया सुस्त बनाउँछ; गर्मीले पोलाराइजर एजिङ र टाँसिभ डेलामिनेशनलाई गति दिन्छ; आर्द्रताले भित्रबाट इलेक्ट्रोडहरू कोर्रोड गर्छ, हराएको डिस्प्ले खण्डहरू उत्पादन गर्दछ जुन हप्ताहरूमा बिस्तारै बिग्रन्छ। सँधै खराब अवस्थाका लागि निर्दिष्ट गर्नुहोस्-, औसत होइन। माग वातावरण मा आवेदन को लागी,मिल्दो पर्यावरण मूल्याङ्कन संग एकीकृत LCD प्रदर्शन समाधानतैनाती अघि मूल्याङ्कन गर्न लायक छ, फिल्ड असफलता पछि होइन।

⚠️ सामान्य गल्ती:प्रयोगशाला अवस्थाहरूमा प्रदर्शन परीक्षण गर्दै र मोड्युलको मूल्याङ्कन गरिएको आईपी वर्ग र तापमान दायरा वास्तवमा डिप्लोइमेन्ट वातावरणसँग मेल खान्छ भनेर प्रमाणित नगरी बाहिर, चिसो गोदाममा, वा नमीको स्रोत - नजिकै प्रदर्शन गर्नेछ भनी मान्दै।

बिजुली आपूर्ति मुद्दाहरू र चालक त्रुटिहरू

भोल्टेज स्पाइकले तत्काल चालक IC क्षति निम्त्याउँछ। आपूर्ति तरंग - DC रेल - मा AC आवाजले थप सूक्ष्म, संचयी क्षति निम्त्याउँछ: अनियमित रिसेटहरू, छवि शोर, र छोटो एलईडी जीवन। यसको अधिकतम स्वीकार्य रिपल भोल्टेजको लागि आफ्नो मोड्युलको डाटाशीटलाई परामर्श गर्नुहोस्; त्यहाँ कुनै विश्वव्यापी थ्रेसहोल्ड छैन जुन सबै प्यानल प्रकारहरूमा लागू हुन्छ।

फर्मवेयर बगहरू र प्रोटोकल बेमेलहरू एक अलग वर्ग हो जसले हार्डवेयर विफलतालाई विश्वस्त रूपमा नक्कल गर्दछ। सेतो स्क्रिन वा बोर्ड स्व्याप वा सफ्टवेयर अपडेट पछि स्क्र्याम्बल गरिएको आउटपुट प्रायः कन्फिगरेसन त्रुटि हो, भाँचिएको प्यानल होइन। यो भिन्नताले महत्व राख्छ जबLCD र LED बार स्क्रिन ढाँचाहरू तुलना गर्दै- विभिन्न प्रविधिहरूसँग फरक प्रोटोकल व्यवहार र त्रुटि हस्ताक्षरहरू छन्।

छ-चरण डायग्नोस्टिक प्रक्रिया

क्रमबद्ध रूपमा यी मार्फत काम गर्नुहोस्। तपाईंले गल्ती पहिचान गर्ने बित्तिकै रोक्नुहोस् - अनावश्यक स्वैपहरू समय बर्बाद गर्नुहोस् र नयाँ चरहरू परिचय गर्नुहोस्।

चरण 1 - पावर अघि भिजुअल निरीक्षण- अन।क्र्याकहरू हेर्नुहोस्, प्यानलको पछाडि कन्डेन्सेसन, PCB मा जलेको चिन्हहरू, र विस्थापित वा kinked रिबन केबलहरू। यदि तपाईंले शारीरिक क्षति पाउनुभयो भने, शक्ति लागू नगर्नुहोस्। छोटो जडानले क्यास्केडिङ क्षति निम्त्याउन सक्छ जुन मूल गल्ती भन्दा धेरै महँगो छ।

चरण 2 - इनपुट भोल्टेज प्रमाणित गर्नुहोस्।मोड्युलको पावर इनपुट पिनहरूमा मल्टिमिटर प्रयोग गर्नुहोस्। TFT प्यानलहरूका लागि सामान्य मूल्याङ्कन गरिएका भोल्टेजहरू 3.3V, 5V, वा 12V - हुन् तपाईंको डाटाशीट जाँच गर्नुहोस्। 5% भन्दा बढि बाहिरको स्पेस वारेन्टी अनुसन्धान। रुकावट हुने गल्तीहरूको लागि, डाटाशीटको स्वीकार्य विनिर्देशन विरुद्ध आपूर्ति लहर जाँच गर्न एक ओसिलोस्कोप थप्नुहोस्।

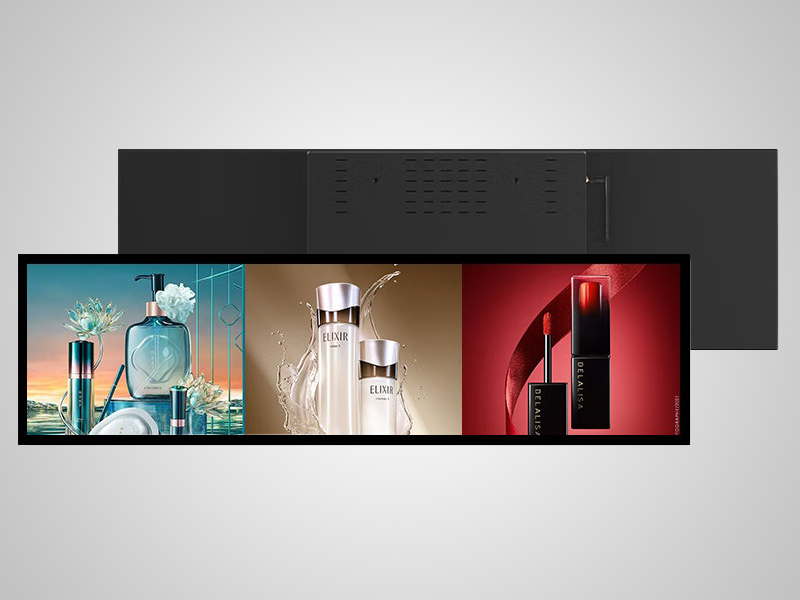

चरण 3 - ब्याकलाइट अलग गर्नुहोस्।मधुरो कोठामा, प्यानलको सतहमा कोणमा फ्ल्यासलाइट चम्काउनुहोस्। यदि तपाइँ बेहोश छवि बनाउन सक्नुहुन्छ भने, प्यानल कार्यात्मक छ र केवल ब्याकलाइट असफल भएको छ। यो एकल परीक्षणले 10 सेकेन्ड - भित्र आधा डायग्नोस्टिक रूख हटाउँछ र समान रूपमा राम्रोसँग काम गर्दछ।बार-ढाँचा LCD डिस्प्लेमानक आयताकार प्यानलहरूमा जस्तै।

चरण 4 - विधिपूर्वक केबल र बोर्डहरू बदल्नुहोस्।एउटा ज्ञात- राम्रो परीक्षण ढाँचा लोड गर्नुहोस्। रिबन केबललाई प्रमाणित कार्य इकाईको साथ बदल्नुहोस्। यदि दोष केबल पछ्याउँछ भने, केबल समस्या हो। यदि यो बोर्डसँग रह्यो भने, बोर्ड अर्को हो। सबैभन्दा कम महँगो, सबैभन्दा पहुँचयोग्य घटक पहिले बदल्नुहोस्।

चरण 5 - संचार प्रोटोकल जाँच गर्नुहोस्।सेतो स्क्रिन वा बोर्ड स्वैप पछि गडबड आउटपुट लगभग सधैं कन्फिगरेसन त्रुटि हो। डाटाशीट विरुद्ध बाउड दर (UART), SPI मोड (CPOL/CPHA), वा I2C ठेगाना प्रमाणित गर्नुहोस्। यस चरणले त्रुटिहरूको असमान अंश समात्छकिओस्क प्रदर्शन वातावरणजहाँ मोड्युलहरू फिल्डमा बदलिन्छन्, प्रायः अपूर्ण कागजातहरूबाट।

चरण 6 - बेन्चमा फिल्ड अवस्थाहरू नक्कल गर्नुहोस्।ल्याबमा काम गर्ने तर डिप्लोइमेन्टमा असफल हुने डिस्प्लेमा सधैँ थर्मल वा कम्पन मूल कारण हुन्छ। २२ डिग्रीमा मार्जिनल भएको कनेक्टर ५५ डिग्रीमा पूर्ण रूपमा खुल्न सक्छ। बेन्च परीक्षणको समयमा नियन्त्रित ताप लागू गर्नुहोस् - एक निश्चित तापक्रम माथि देखा पर्ने त्रुटिले थर्मल विस्तारलाई मेकानिजमको रूपमा प्रत्यक्ष रूपमा पहिचान गर्दछ।

मर्मत वा प्रतिस्थापन? एक निर्णय फ्रेमवर्क

मर्मत गर्दा अर्थ हुन्छगल्ती एकल बदल्न मिल्ने कम्पोनेन्ट - केबल, ब्याकलाइट एरे, फर्मवेयर अपडेट - मा स्थानीयकरण गरिएको छ मोड्युल प्रणालीको अंश हो जहाँ प्रतिस्थापन सोर्सिङमा महत्त्वपूर्ण डाउनटाइम वा पुन: डिजाइन समावेश हुन्छ, र मर्मत लागत नयाँ इकाई भन्दा स्पष्ट रूपमा कम हुन्छ।

प्रतिस्थापन अधिक अर्थपूर्ण हुन्छ जबधेरै लक्षणहरू एकै साथ देखा पर्छन्। डिम ब्याकलाइट, कनेक्टर पहिरन, र छवि भूत एक साथ देखा पर्नु सेवा जीवनको अन्त्यको भरपर्दो सूचक हो, एकल फिक्स गर्न योग्य त्रुटि होइन। प्रतिस्थापन पनि अर्थपूर्ण हुन्छ जब हालको मोड्युलले राम्रो विशिष्टताहरू प्रदान गर्दछ - उच्च चमक, फराकिलो अपरेटिङ तापमान, राम्रो प्रवेश सुरक्षा - जसले भविष्यको मर्मत बोझ कम गर्नेछ।

कुनै पनि मार्गमा प्रतिबद्ध हुनु अघि, यी पाँच प्रश्नहरू मार्फत काम गर्नुहोस्:

1. यो एकाइको पहिलो असफलता हो, वा यो पहिले असफल भयो?
2. के गल्ती एकल, प्रतिस्थापन योग्य घटकमा सीमित छ?
3. के कुल मर्मत लागत - भाग, श्रम, र डाउनटाइम - प्रतिस्थापन लागत भन्दा स्पष्ट रूपमा कम रहन्छ?
4. के मर्मत गरिएको इकाईले प्रणालीको बाँकी सेवा आवश्यकताहरू मार्फत यथार्थपरक रूपमा टिक्नेछ?
5. के हालको प्रतिस्थापनले यस अनुप्रयोगको लागि अर्थपूर्ण रूपमा राम्रो विशिष्टताहरू प्रस्ताव गर्दछ?

यदि तीन वा बढी जवाफहरू प्रतिस्थापनको पक्षमा छन् भने, त्यो सामान्यतया स्पष्ट मार्ग हो। पूर्ण ब्राउज गर्नुहोस्उत्पादन दायरावाएक विशेषज्ञ संग कुरा गर्नुहोस्स्रोतको बारेमा। रिटेल र साइनेज सन्दर्भहरूको लागि,खुद्रा साइनेजको लागि अनुकूलन एलसीडी कन्फिगरेसनहरूप्रायः राम्रो दीर्घकालीन अर्थशास्त्र प्रदान गर्दछ-सीधा जस्तै-को लागि-जस्तै स्वैप भन्दा।

निवारक रखरखाव

• वातावरणीय नियन्त्रणहरू:मोड्युलको मूल्याङ्कन गरिएको तापक्रम र आर्द्रता दायरा भित्र डिप्लोय गर्नुहोस्, योजनाको लागि नराम्रो{0}}केस अवस्थाहरू प्रयोग गरी। उच्च आर्द्रता वातावरणमा, प्रमाणित आईपी मूल्याङ्कनहरूका साथ छाप लगाइएका घेराहरू एक आवश्यकता हो, सावधानी होइन।
• शक्ति व्यवस्थापन:हार्डवेयर वृद्धि सुरक्षा संग विनियमित आपूर्तिहरू प्रयोग गर्नुहोस्। अधिकतम उज्यालोमा लगातार ब्याकलाइटहरू नचल्नुहोस् - अनुकूली चमक नियन्त्रणले उपयोगितामा दृश्यात्मक असर नगरी एलईडी पहिरन कम गर्दछ।
• अनुसूचित निरीक्षण:मासिक - कनेक्टर सिटिङ जाँच गर्नुहोस् र संक्षेपण खोज्नुहोस्। त्रैमासिक - डायग्नोस्टिक परीक्षण ढाँचा चलाउनुहोस् र लोड अन्तर्गत आपूर्ति भोल्टेज प्रमाणित गर्नुहोस्। वार्षिक रूपमा - आपूर्ति लहर जाँच गर्नुहोस् र अप्टिकल तहहरू डेलामिनेशन वा पोलाराइजर एजिङको लागि निरीक्षण गर्नुहोस्।

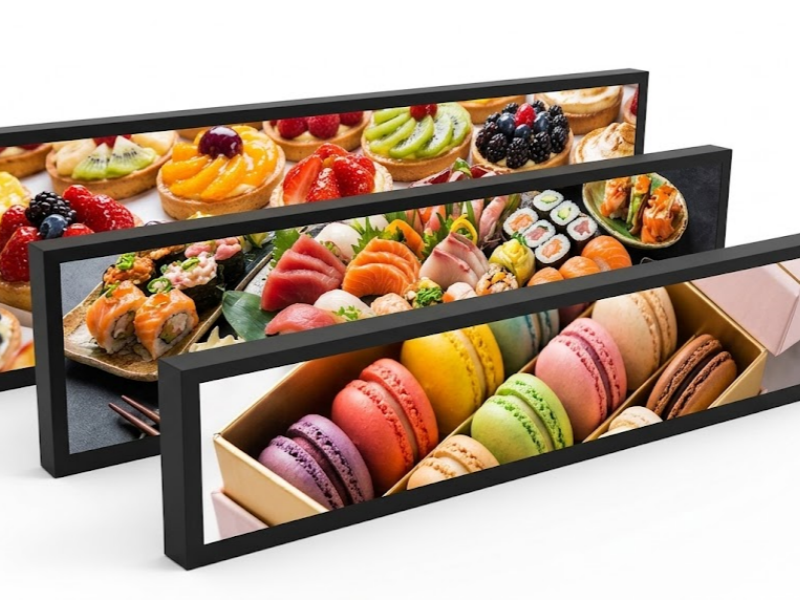

को लागीसेल्फ-सेवा टर्मिनलउच्च-ट्राफिक वातावरणमा निरन्तर चलिरहेको डिप्लोयमेन्टहरू, त्रैमासिक जाँच उच्चतम-मान एकल मर्मत गतिविधि हो।सुपरमार्केट वातावरणमा प्रयोग हुने स्ट्रेच गरिएको एलसीडी स्क्रिनहरूआर्द्रता र सफा गर्ने रसायनहरूको विशेष जोखिमको सामना गर्नुहोस् जुन मानक मर्मत तालिकाले पूर्ण रूपमा सम्बोधन गर्न सक्दैन।

बारम्बार सोधिने प्रश्नहरू

मेरो LCD ले सेतो स्क्रिन देखाउँछ - प्यानल बिग्रिएको छ?

जरूरी छैन। सेतो स्क्रिन शारीरिक क्षति भन्दा प्रायः संचार वा प्रारम्भिक विफलता हो। मोड्युलको डाटाशीट विरुद्ध प्रोटोकल कन्फिगरेसन - बाउड दर, SPI मोड, वा I2C ठेगाना - प्रमाणित गर्नुहोस्। यो विशेष गरी फर्मवेयर अद्यावधिक वा बोर्ड स्वैप पछि सान्दर्भिक छ जहाँ सेटिङहरू सही रूपमा स्थानान्तरण नहुन सक्छ।

ब्याकलाइट वा LCD प्यानल असफल भएको छ भने म कसरी भन्न सक्छु?

मधुरो कोठामा एक कोणमा स्क्रिन सतहमा टर्चलाइट चम्काउनुहोस्। यदि तपाइँ बेहोश छवि देख्न सक्नुहुन्छ भने, प्यानलले सही रूपमा आउटपुट उत्पादन गरिरहेको छ र केवल ब्याकलाइट असफल भएको छ। फ्ल्यासलाइट अन्तर्गत कुनै पनि छवि छैन भनेको प्यानल, ड्राइभर बोर्ड, वा तिनीहरू बीचको सिग्नल मार्गमा त्रुटि छ।

के मोड्युल प्रतिस्थापन नगरी झिलिमिली डिस्प्ले फिक्स गर्न सकिन्छ?

अधिकतर अवस्थामा, हो। झिलमिलाहट प्रायः ढिलो रिबन केबल, मार्जिनल सोल्डर जोइन्ट, वा अत्यधिक आपूर्ति लहरको कारणले हुन्छ। कनेक्टरहरू रिसेट गर्दै र लोड अन्तर्गत आपूर्ति भोल्टेज स्थिरता प्रमाणीकरणले कुनै पनि कम्पोनेन्ट प्रतिस्थापन आवश्यक हुनु अघि फ्लिकरिङ गुनासोहरूको बहुमत समाधान गर्दछ।

के यो नमीको सम्पर्कमा आएको डिस्प्लेमा पावर गर्न सुरक्षित छ?

होइन। पावर लागू गर्नु अघि मोड्युललाई कम आर्द्रता वातावरणमा पूर्ण रूपमा सुक्न अनुमति दिनुहोस्। भिजेको डिस्प्लेमा पावर गर्दा इलेक्ट्रोड क्षरण र सर्ट सर्किटको जोखिम हुन्छ जसले प्यानललाई स्थायी रूपमा क्षति पुर्‍याउन सक्छ।

किन मेरो डिस्प्ले बेन्चमा काम गर्छ तर फिल्डमा असफल हुन्छ?

अन्तरिम क्षेत्र-मात्र विफलताहरू लगभग सधैं सञ्चालन तापमानमा थर्मल विस्तार, कम्पन-प्रेरित कनेक्टर अवरोध, वा स्टार्टअपको समयमा संक्षेपणको कारणले हुन्छन्। बेन्च परीक्षणको क्रममा वास्तविक डिप्लोइमेन्ट वातावरण - तापमान, कम्पन, आर्द्रता - नक्कल गर्नुहोस्। हार्डवेयर छनोटमा मार्गदर्शनको लागि जसले माग सर्तहरूलाई निरन्तर रूपमा ह्यान्डल गर्छ,उच्च - प्रदर्शन LCD डिस्प्ले विकल्पहरूको यो सिंहावलोकनसबैभन्दा महत्त्वपूर्ण विनिर्देशन भिन्नताहरू समावेश गर्दछ।

निष्कर्ष

LCD मोड्युल विफलताहरू पढ्न योग्य छन् एकपटक तपाईंले के खोज्ने भनेर जान्नुभयो। अँध्यारो प्यानल, फ्लिकरिङ स्क्रिन, गडबड आउटपुट - प्रत्येक नक्सा सम्भावित कारणहरूको व्यवस्थित सूचीमा हुन्छ, र एक संरचित निदान प्रक्रियाले अनियमित रूपमा कम्पोनेन्टहरू बदल्नु भन्दा छिटो वास्तविक गल्ती फेला पार्छ। एउटै प्रक्रियाले तपाईंलाई स्पष्ट रूपमा बताउँछ जब मरम्मतले यसको पाठ्यक्रम चलाएको छ र प्रतिस्थापन सही जवाफ हो।

यदि हालैको असफलताले तपाईंको एजेन्डामा नयाँ हार्डवेयर राखेको छ भने, अन्वेषण गर्नुहोस्कसरी आधुनिक व्यावसायिक LCD स्क्रिनहरू परम्परागत प्रदर्शन विकल्पहरूसँग तुलना गर्छन्, वाछानबिन पेश गर्नुहोस्आफ्नो विशेष आवेदन आवश्यकताहरु छलफल गर्न।
